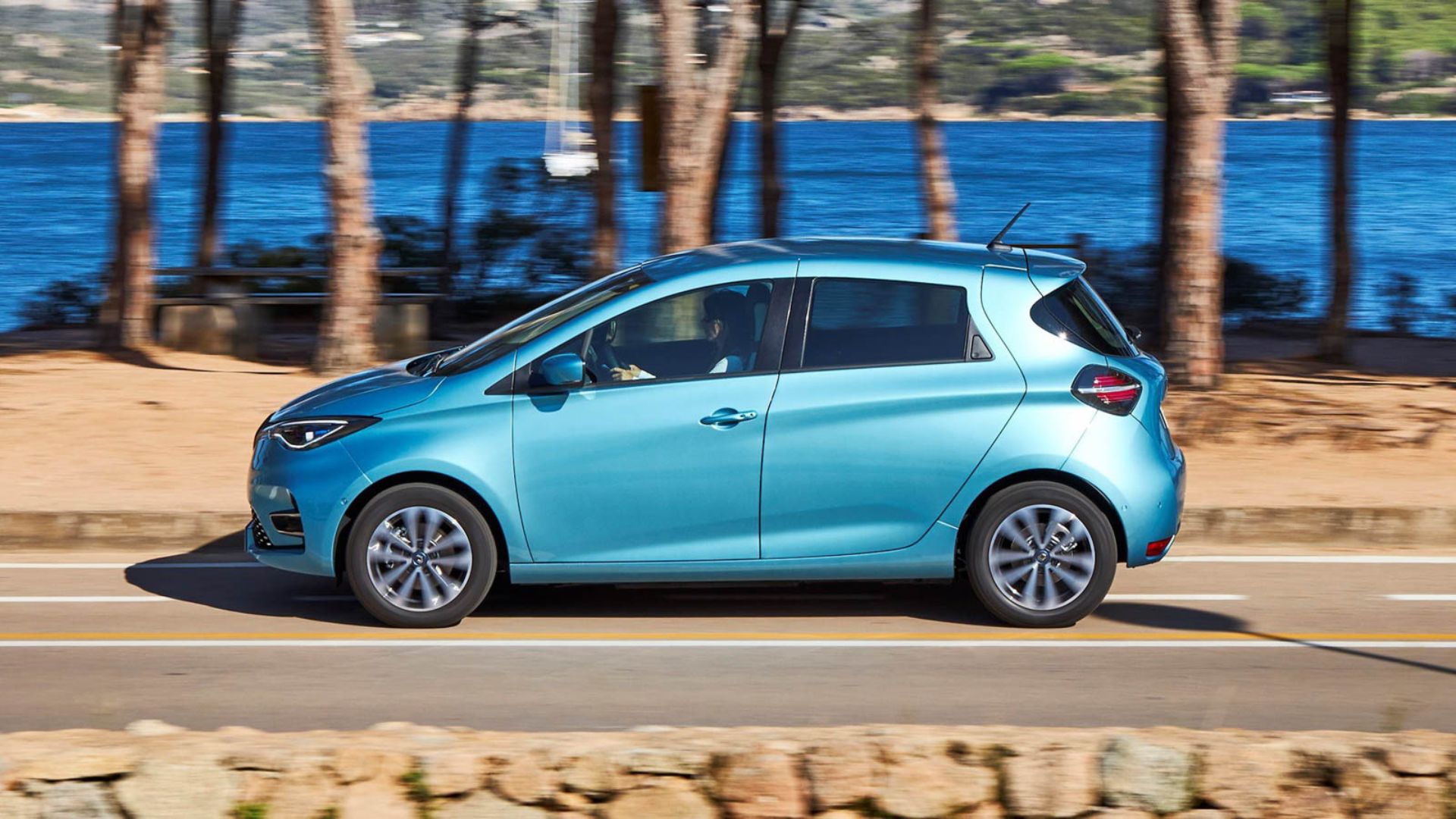

Reparación coches eléctricos Renault Zoe
El Renault Zoe ha sido durante más de una década uno de los vehículos eléctricos más vendidos en Europa y, con sus tres generaciones (Q210, R240, R90/R110, R135 y ZE50), constituye uno de los referentes obligados de la electromovilidad accesible. Esta longevidad comercial, unida a la enorme cantidad de unidades en circulación, ha convertido al Zoe en un coche con patologías técnicas conocidas, repuestos relativamente accesibles y una comunidad de talleres especializados capaces de intervenir con garantías sobre cualquiera de sus generaciones. Autoreparaciones Sánchez mantiene una de las experiencias más sólidas con la gama Zoe, incluyendo diagnósticos avanzados sobre las arquitecturas más antiguas y reparaciones complejas sobre las versiones más modernas con cargador Caméléon.
Arquitectura técnica y procedimientos de intervención
La gama Zoe evolucionó a lo largo de tres grandes generaciones manteniendo siempre la plataforma B modificada para electromovilidad, pero con saltos importantes en motores, baterías y arquitectura electrónica. La primera generación montó motor Q210 continental, después sustituido por R240 y posteriormente R90/R110 desarrollados por Renault. La generación final ZE50 estrenó pack de 52 kWh y motor R135 con cargador Caméléon de segunda generación.
Pack de batería y química LG Chem
El pack del Zoe ZE50 utiliza celdas LG Chem de química NMC 712 en formato pouch, montadas en doce módulos que alcanzan los 400 voltios nominales. La capacidad bruta es de 54,7 kWh con utilizables aproximadamente 52 kWh. Esta configuración representa un salto cualitativo respecto a las generaciones anteriores con baterías de 22 kWh (Q210) y 41 kWh (R90).
▸ Doce módulos en serie con interconexión por busbars atornilladas ▸ Refrigeración pasiva por aire forzado (sin circuito líquido en el pack) ▸ Resistencias de balanceo pasivo controladas por LBC (Battery Controller) ▸ Sensores de temperatura por módulo con redundancia dual ▸ Sistema VPB (Pyrotechnic Battery Disconnect) que aísla el pack en accidente
La ausencia de refrigeración líquida en el pack es una de las características técnicas más controvertidas del Zoe, ya que limita las velocidades de carga rápida sostenidas y acelera la degradación en climas calurosos. Autoreparaciones Sánchez dispone de protocolos específicos para diagnosticar el SOH real del pack y detectar derivas anómalas que indican deterioro acelerado.
Cargador Caméléon y particularidad técnica
El cargador Caméléon es probablemente la característica más distintiva del Zoe. A diferencia de los OBC convencionales que solo admiten alterna y delegan la corriente continua al sistema externo, el Caméléon utiliza el propio motor de tracción y su inversor como rectificador trifásico para cargar la batería a alta potencia (hasta 22 kW AC en la primera generación y 50 kW DC en la segunda).
▸ Bobinado del motor actuando como transformador trifásico ▸ Inversor reconfigurado por software para rectificación ▸ Contactor específico que separa motor de tracción del par mecánico durante carga ▸ Filtros activos para reducir armónicos ▸ Comunicación tipo 2 y 3 según el modo de carga
Esta arquitectura, aunque elegante y ligera, presenta complicaciones cuando aparecen fallos: los problemas de carga pueden tener origen en el motor, el inversor, el contactor de carga o el cableado de potencia. El diagnóstico requiere herramienta específica CLIP del fabricante o equivalente profesional capaz de leer los códigos específicos del módulo de carga.
Comunicación multiplexada y red CAN
El Zoe utiliza tres buses CAN principales segmentados por velocidad y dominio funcional. El bus CAN High Speed comunica los módulos críticos de tracción (UCH, BCB, BCM, LBC, EVC), el CAN Confort integra cuadro y multimedia, y el CAN Habitáculo gestiona elevalunas, cierre y similares. Los síntomas habituales de fallo de bus incluyen:
▸ Pérdida intermitente de comunicación con la UCH (Unidad Central Habitáculo) ▸ Bloqueos del EVC (Electric Vehicle Controller) ▸ Errores múltiples al despertar el vehículo ▸ Imposibilidad de iniciar carga ▸ Mensajes «fallo eléctrico» en cuadro
El diagnóstico requiere lectura simultánea de todos los buses y análisis temporal de las tramas con osciloscopio cuando los fallos son intermitentes o relacionados con perturbaciones electromagnéticas.
Motor eléctrico y reductora
Los motores del Zoe son síncronos de rotor bobinado desarrollados por Renault en su factoría de Cléon. Esta arquitectura, diferente a la mayoría de motores síncronos de imanes permanentes de la competencia, presenta ventajas e inconvenientes:
▸ Ausencia de tierras raras en el rotor (sin neodimio ni disprosio) ▸ Posibilidad de excitación variable mediante corriente de rotor ▸ Mejor rendimiento a régimen sostenido en autopista ▸ Sistema de anillos colectores y escobillas para alimentar el rotor ▸ Necesidad de mantenimiento de escobillas (desgaste a largo plazo)
Las averías típicas de los motores Zoe incluyen desgaste de escobillas en versiones con muchos kilómetros, fallos del resolver de posición, fugas de aceite de reductora por retén del eje primario y vibraciones por desequilibrio. El diagnóstico exige medición de resistencia de aislamiento y análisis de firmas de corriente.
Reductora y diferencial
La reductora del Zoe utiliza relación de transmisión única con diferencial integrado. El mantenimiento básico incluye:
▸ Cambio de aceite específico 75W cada 60.000 km ▸ Verificación de niveles tras cualquier intervención ▸ Inspección de retenes y juntas ▸ Comprobación de juego radial en rodamientos ▸ Análisis de partículas en aceite drenado
Una reductora descuidada acaba generando ruidos característicos que aumentan con la velocidad y vibraciones perceptibles en pedal de aceleración. La sustitución completa de reductora es procedimiento delicado que requiere bancada específica y útiles de alineación.
Sistema de carga y avería Caméléon
Una de las averías más frecuentes en el Zoe es el fallo del cargador Caméléon. Los síntomas pueden manifestarse como:
▸ Imposibilidad de cargar en alterna trifásica ▸ Cargas únicamente a baja potencia monofásica ▸ Mensaje «fallo eléctrico, contacte servicio» ▸ Cortes intermitentes durante la sesión de carga ▸ Calentamiento excesivo del compartimento motor durante carga
El diagnóstico debe descartar primero problemas externos (wallbox defectuosa, cable Mode 3 deteriorado, instalación eléctrica deficiente) antes de profundizar en el sistema. Una causa habitual son los diodos rectificadores del filtro de entrada o el contactor de carga.
Refrigeración del motor e inversor
Aunque el pack carece de refrigeración líquida, el motor e inversor del Zoe sí disponen de circuito de refrigeración líquida independiente con bomba eléctrica, vaso de expansión, radiador específico y termocontactor. Las averías incluyen:
▸ Fallo de la bomba eléctrica por degradación del rotor ▸ Fugas en el radiador específico EV ▸ Microfisuras en juntas tóricas de placas frías ▸ Pérdida de presión en el sistema ▸ Aireación del circuito tras intervenciones
Cualquier intervención en este circuito exige purga específica del sistema mediante herramienta de diagnóstico que activa la bomba en ciclos controlados.
━━━━━━━━
Batería de 12V y consumo parásito
La batería de 12V del Zoe es responsable de despertar toda la lógica de potencia y mantener funcionalidades en modo sueño. Pese a la presencia del pack de alta tensión, una 12V deteriorada genera múltiples síntomas:
▸ Imposibilidad de despertar el vehículo ▸ Mensajes erróneos en cuadro al primer arranque ▸ Bloqueo de funciones multimedia ▸ Errores espontáneos durante carga ▸ Fallo de comunicación CAN al arrancar
Los Zoe sufren con frecuencia consumos parásitos elevados causados por módulos que no entran correctamente en modo sueño. El diagnóstico requiere medición de consumo con amperímetro de gancho en modo sueño profundo (espera de 30-60 minutos tras cierre completo) y aislamiento progresivo de circuitos.
Servofreno eléctrico y regeneración
El Zoe ZE50 monta servofreno electromecánico iBooster que coordina frenada mecánica y regeneración. Las averías típicas:
▸ Errores de calibración tras cambio de batería 12V ▸ Pérdida del modo B (Brake) de regeneración intensa ▸ Sensaciones de frenada inconsistente ▸ Vibraciones durante frenada ▸ Fallo del sensor de presión del circuito hidráulico
Cualquier intervención sobre el servofreno requiere purgado específico siguiendo procedimiento del fabricante y calibración final con herramienta de diagnóstico oficial.
Sistema BMS y reseteo de SOH
El LBC (Lithium Battery Controller) es el módulo encargado de la gestión de la batería de alta tensión. Almacena históricos detallados de uso, calcula SOH y SOC, y comunica permanentemente con el resto del vehículo. En unidades con muchos años de servicio, el SOH puede mostrar discrepancias respecto al estado real del pack.
▸ Cálculo del SOH basado en algoritmos predictivos ▸ Almacenamiento de histórico de eventos de carga rápida ▸ Registro de picos térmicos sufridos ▸ Conteo de ciclos completos equivalentes ▸ Posibilidad de reset condicional tras sustitución de módulos
El procedimiento de reset y recalibración del BMS tras intervención mayor requiere protocolo específico y validación posterior mediante ciclos completos de carga y descarga.
Sistemas ADAS y calibración
Las versiones más equipadas del Zoe incorporan frenada automática de emergencia, detección de fatiga, alerta de cambio involuntario de carril y reconocimiento de señales. La cámara frontal montada en parabrisas requiere calibración tras:
▸ Sustitución del parabrisas ▸ Alineación de dirección ▸ Reparación de carrocería que afecte al parabrisas ▸ Sustitución de la propia cámara ▸ Reseteo de la unidad ADAS
La calibración requiere patrones específicos en taller con suelo nivelado y herramienta de diagnóstico oficial. Sin este procedimiento, los sistemas ADAS pueden comportarse erráticamente.
Sistema R-Link y multimedia
El sistema multimedia R-Link (y posteriormente EASY LINK) presenta averías habituales por:
▸ Degradación de la antena GPS integrada ▸ Errores de conexión Bluetooth y Apple CarPlay ▸ Pantallas táctiles con zonas muertas ▸ Reinicios espontáneos ▸ Pérdida de comunicación con cuadro
La reparación implica diagnóstico específico, actualización de firmware mediante USB cuando es posible, y sustitución de componentes cuando la avería es hardware.
Climatización y bomba de calor
Las versiones medias y altas del Zoe incorporan bomba de calor con refrigerante R134a o R1234yf según año. Esta tecnología mejora notablemente la autonomía en frío respecto al simple PTC, pero introduce complejidad en el sistema:
▸ Válvulas de expansión electrónicas controladas por CAN ▸ Cuatro vías de inversión del ciclo ▸ Modos calefacción, refrigeración, deshumidificación ▸ Compresor eléctrico de alta tensión ▸ Sensores de presión y temperatura en múltiples puntos
Las intervenciones en este circuito exigen recuperadora compatible, conocimiento de los protocolos específicos y herramienta de diagnóstico capaz de gestionar el modo servicio del compresor.
Frenos y discos por oxidación
Los conductores que utilizan intensivamente la regeneración apenas accionan los frenos hidráulicos, lo que genera oxidación superficial en discos. Esta condición es habitual en flotas con conducción urbana:
▸ Inspección regular de espesor de pastillas ▸ Verificación de superficie de fricción en discos ▸ Posible necesidad de rectificado o sustitución ▸ Limpieza de bombines de pinza para evitar grippages ▸ Mantenimiento del freno de estacionamiento eléctrico integrado
El freno de estacionamiento electromecánico se acciona por motorreductor en cada pinza trasera y requiere calibración tras sustitución de pastillas.
Suspensión y dirección
El Zoe monta suspensión McPherson delantera y eje trasero semirrígido con barra de torsión. La dirección es asistida eléctricamente. Las intervenciones típicas:
▸ Sustitución de bujes de brazos delanteros ▸ Cambio de rótulas y bieletas ▸ Verificación del par asistido EPS ▸ Calibración del sensor de ángulo de volante ▸ Alineación geométrica con valores específicos
Tras cualquier intervención que altere la geometría, la calibración del sensor de ángulo es imprescindible para que los sistemas ADAS y ESP funcionen correctamente.
Diagnóstico CLIP y herramienta oficial
El acceso completo a las funciones de diagnóstico del Zoe requiere herramienta CLIP del fabricante o equivalentes profesionales con licencias específicas. Las operaciones críticas incluyen:
▸ Codificación post-sustitución de módulos ▸ Programación de llaves y mandos ▸ Actualización de firmware ▸ Reset de adaptaciones ▸ Acceso a códigos DTC específicos no estándar
Autoreparaciones Sánchez cuenta con la herramienta y la formación necesaria para abordar reparaciones complejas sobre cualquier generación de Zoe.
Conector tipo 2 y problemas de carga
La toma tipo 2 del Zoe sufre desgaste mecánico habitual por uso intensivo. Los síntomas:
▸ Bloqueo intermitente del conector ▸ Errores de comunicación PWM ▸ Necesidad de aplicar fuerza para insertar ▸ Falsos positivos de avería ▸ Sobrecalentamiento durante carga
La sustitución del conector tipo 2 requiere desmontaje del frontal del vehículo y conexión de los cables de potencia de alta tensión, intervención que solo debe realizarse con personal certificado y protocolos de seguridad estrictos.
Reparación de packs y sustitución modular
Cuando una unidad Zoe presenta degradación severa, una alternativa habitual a la sustitución completa del pack es la sustitución modular. El procedimiento consiste en identificar mediante diagnóstico el módulo o módulos afectados, sustituirlos por unidades verificadas y reequilibrar el conjunto. Esta intervención permite extender significativamente la vida útil de la batería con costes muy inferiores a la sustitución completa.
▸ Identificación precisa del módulo degradado mediante celda más débil ▸ Equilibrado del SOC del módulo sustituto al resto del pack ▸ Verificación post-sustitución de tensión y temperatura ▸ Validación de resistencia interna individual ▸ Calibración del LBC tras intervención
Este tipo de intervención exige formación específica, espacio adecuado, herramientas dieléctricas certificadas y experiencia con la arquitectura concreta del Zoe.
