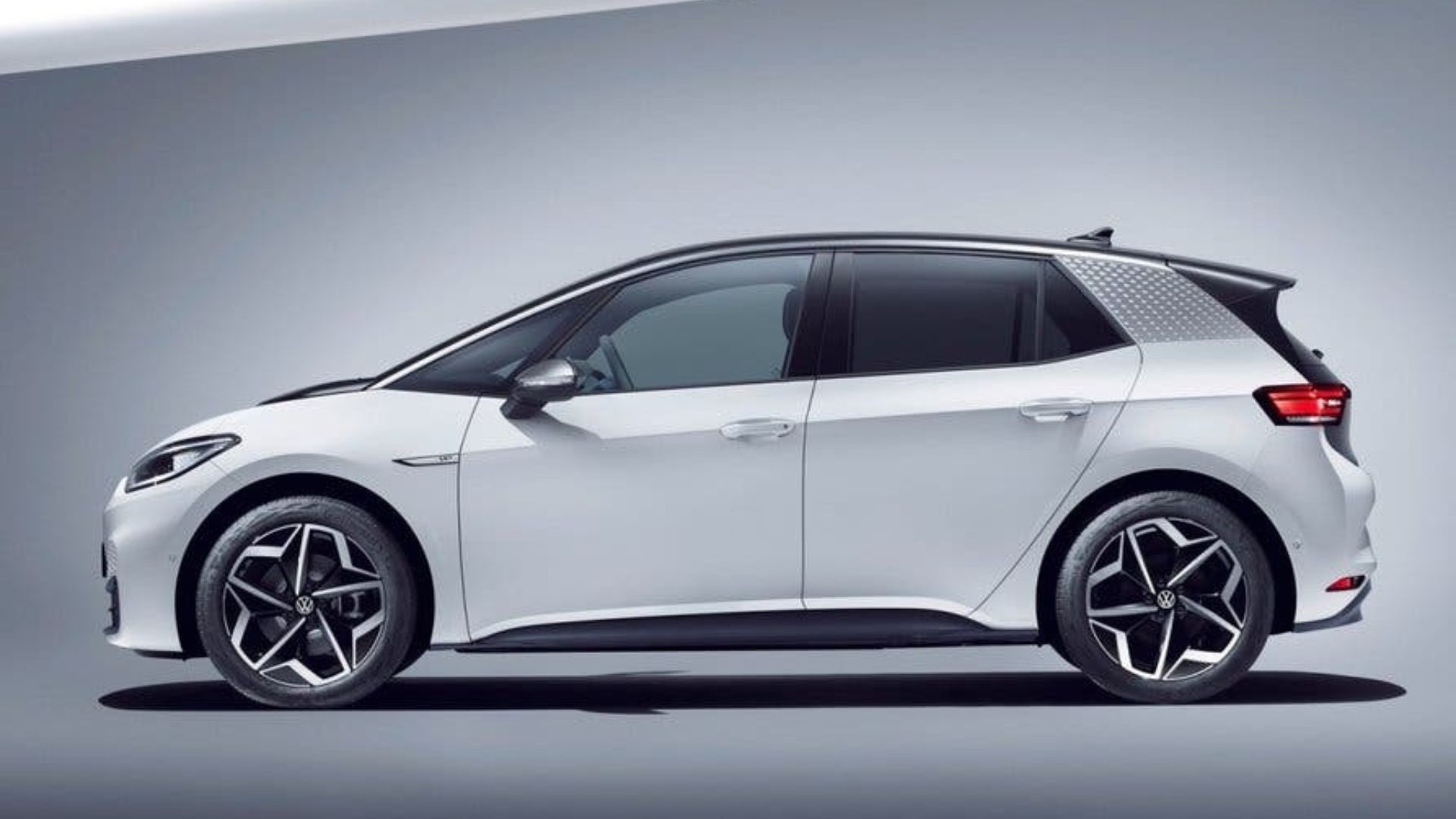

Reparación coches eléctricos Volkswagen ID.3
El Volkswagen ID.3 inaugura la era eléctrica del grupo VAG sobre la plataforma MEB (Modular Electric Drive Matrix), una arquitectura diseñada desde cero para electromovilidad que constituye la base técnica de toda una nueva familia de vehículos eléctricos del consorcio alemán. El ID.3 representa el equivalente conceptual al Golf en la era eléctrica: un compacto pensado para uso diario con tecnología avanzada y soluciones técnicas innovadoras. Su arquitectura APP 310 con motor trasero, batería en el suelo dispuesta como elemento estructural, y arquitectura electrónica completamente nueva basada en dominios funcionales, exige conocimiento técnico específico que Autoreparaciones Sánchez domina para ofrecer reparaciones y diagnósticos con la solvencia que el vehículo merece.
Arquitectura técnica y procedimientos de intervención
El ID.3 se ha comercializado con varias capacidades de batería: 45 kWh (Pure), 58 kWh (Pro) y 77 kWh (Pro S/Tour). El motor trasero APP 310 entrega entre 107 kW y 150 kW según versión, con una variante GTX que añade motor delantero adicional. Esta configuración con tracción trasera principal supone un cambio cultural importante para los compradores de Golf, además de introducir particularidades técnicas que afectan al equilibrado, comportamiento dinámico y procedimientos de intervención.
Plataforma MEB y arquitectura modular
La plataforma MEB se diseñó con un enfoque modular extremo: batería estructural integrada en el suelo, motor trasero compacto, electrónica de potencia integrada con el motor, y arquitectura flat floor que maximiza habitabilidad. Las particularidades técnicas:
▸ Batería como elemento estructural del chasis ▸ Distribución de peso optimizada para tracción trasera ▸ Suspensión multi-link trasera específica para EV ▸ Servofreno electromecánico iBooster ▸ Arquitectura 400 voltios con escalado a configuraciones más grandes
Cualquier intervención sobre el pack requiere consideración estructural: el módulo de batería forma parte de la rigidez torsional del vehículo y su sustitución exige protocolo específico con bancada elevadora homologada para más de 500 kilogramos.
Pack de batería y química
La batería del ID.3 utiliza celdas pouch o prismáticas según versión y suministrador (LG Chem, SK Innovation, CATL), con química NMC 622 o NMC 712. La construcción se basa en doce módulos dispuestos en el plano del suelo:
▸ Refrigeración líquida por placas frías inferiores ▸ Estructura de aluminio con función protectora frente a impactos laterales ▸ Sistema pyrofuse para desconexión rápida en accidente ▸ Sensores de presión y temperatura por módulo ▸ Resistencias de balanceo pasivo controladas por BMS
El BMS (denominado BMSe en nomenclatura VAG) supervisa permanentemente cada celda y aplica algoritmos de balanceo cuando detecta deriva. Los códigos DTC del BMS son específicos del fabricante y requieren herramienta ODIS o equivalente profesional para interpretación correcta.
Comunicación de dominio y CAN-FD
El ID.3 estrena en VAG la arquitectura electrónica basada en dominios funcionales con CAN-FD y FlexRay en algunos buses críticos. Los dominios principales:
▸ HCP1: tracción (BMS, inversor, motor, gestión térmica) ▸ HCP2: chasis (frenos, ESP, dirección, suspensión) ▸ HCP3: confort y multimedia ▸ HCP4: ADAS y asistencias ▸ ICAS1: gateway central que integra todos los dominios
Las averías de comunicación se manifiestan habitualmente como bloqueos del sistema multimedia (problema conocido en primeras unidades), pérdida de funciones ADAS o errores en la gestión de carga. El diagnóstico requiere herramienta capaz de leer múltiples buses simultáneamente y analizar tramas con osciloscopio cuando los fallos son intermitentes.
Motor síncrono APP 310
El motor APP 310 trasero es un síncrono de imanes permanentes con bobinado en barra rectangular (hairpin). Sus características técnicas:
▸ Rotor de neodimio con imanes enterrados ▸ Estator con bobinado hairpin para máxima densidad de cobre ▸ Refrigeración por proyección de aceite sobre cabezas de bobina ▸ Inversor IGBT integrado en el mismo bloque ▸ Reductora epicicloidal de relación única
La compacidad del conjunto motor-inversor-reductora simplifica el ensamblaje pero complica las reparaciones, ya que muchas averías exigen desmontaje del bloque completo. Las patologías habituales:
▸ Fallo del resolver de posición ▸ Degradación del aislamiento del bobinado ▸ Fugas de aceite por retenes ▸ Vibraciones por desequilibrio del rotor ▸ Ruidos de reductora por desgaste de rodamientos
Inversor IGBT y electrónica integrada
Las primeras versiones del ID.3 utilizan inversor IGBT integrado con el motor en un único bloque (1ED PEB). Las versiones GTX y posteriores incorporan MOSFET SiC para mejor rendimiento. Las averías típicas:
▸ Fallo de driver IGBT por sobretensión ▸ Degradación de la pasta térmica en placa de potencia ▸ Corrosión en conectores de baja tensión ▸ Microfisuras por ciclado térmico ▸ Pérdida de aislamiento entre fases
La reparación se realiza siempre por sustitución del conjunto inversor, nunca por componentes individuales. El procedimiento exige descodificación previa, sustitución y codificación posterior con los datos del vehículo mediante herramienta oficial.
Sistema de carga y OBC
El OBC del ID.3 admite 11 kW trifásicos en la mayoría de configuraciones. Las versiones más recientes incorporan opcionalmente 22 kW. El cargador integra:
▸ PFC activo trifásico ▸ Etapa DC-DC aislada con transformador planar ▸ Comunicación PLC con cargadores compatibles ▸ Soporte ISO 15118 para Plug & Charge ▸ Convertidor DC-DC auxiliar para 12V
En carga rápida CCS, el ID.3 admite hasta 125 kW en las versiones más potentes, con curva de carga optimizada en las actualizaciones de firmware más recientes que mejoraron significativamente las prestaciones de las primeras unidades.
Gestión térmica integral
El ID.3 utiliza tres circuitos de refrigeración independientes coordinados:
▸ Circuito de batería con placas frías ▸ Circuito de motor e inversor con bomba dedicada ▸ Circuito de climatización con compresor eléctrico HV ▸ Intercambiadores entre circuitos según demanda ▸ PTC y bomba de calor opcional para habitáculo
Las averías típicas incluyen fallos de bomba eléctrica, fugas en juntas multivía, atascos de válvulas proporcionales y aireación tras intervenciones. Cualquier intervención requiere purga específica mediante herramienta de diagnóstico que activa secuencias controladas de circulación.
Frenado regenerativo y modo B
El ID.3 ofrece dos modos principales de regeneración: D (deslizamiento libre con regeneración mínima) y B (frenada motor con regeneración intensa). La coordinación entre regeneración y freno hidráulico se gestiona por el servofreno electromecánico:
▸ Transición suave entre modos ▸ Ajuste según pendiente ▸ Coordinación con ABS y ESP ▸ Recuperación máxima sin bloqueo de ruedas ▸ Compatibilidad con asistente de descenso
Las averías típicas se manifiestan como pérdida del modo B, vibraciones durante frenadas suaves, deceleración inconsistente o errores tras sustitución de batería 12V. La calibración tras intervención es imprescindible.
Servofreno iBooster y arquitectura by-wire
El servofreno iBooster del ID.3 (suministrado por Bosch) es un actuador electromecánico que sustituye al tradicional servofreno por vacío. Coordina presión hidráulica con regeneración. Las averías:
▸ Errores de calibración tras intervención ▸ Fallo del motor eléctrico interno ▸ Fugas en cilindro maestro integrado ▸ Pérdida de comunicación con ABS ▸ Degradación de sensores de presión
La sustitución exige purgado específico, calibración mediante herramienta oficial y reprogramación de parámetros adaptativos.
Batería de 12V y problemas de inicio
La batería AGM de 12V es crítica pese al pack HV. Las averías derivadas de su deterioro son una de las consultas más frecuentes en taller:
▸ Imposibilidad de despertar el vehículo ▸ Errores múltiples al primer arranque ▸ Pérdida de comunicación CAN ▸ Bloqueos durante carga rápida ▸ Reseteos espontáneos
El diagnóstico requiere medición con descargador resistivo, verificación de tensión en reposo y análisis del consumo parásito en modo sueño profundo. Autoreparaciones Sánchez dispone de equipos específicos para diagnóstico avanzado de baterías auxiliares en EV.
Multimedia y problemas de software
El sistema multimedia del ID.3 ha sido históricamente uno de los puntos débiles del vehículo. Las primeras unidades presentaron numerosos problemas de software resueltos progresivamente mediante actualizaciones OTA. Las averías habituales:
▸ Reinicios espontáneos del sistema ▸ Pérdida de conectividad Bluetooth ▸ Errores con Apple CarPlay y Android Auto ▸ Bloqueos del Head-Up Display ▸ Fallos del reconocimiento de voz
La actualización al firmware 3.0 o superior mediante taller oficial soluciona la mayoría de problemas. Las versiones previas requieren intervención mediante herramienta ODIS y conexión a servidores oficiales.
ID.Light y comunicación con conductor
El ID.Light es la barra luminosa en la base del parabrisas que comunica información al conductor mediante secuencias de color. Las averías habituales:
▸ Pérdida parcial de iluminación por defecto LED ▸ Errores de comunicación con el módulo de visualización ▸ Inconsistencias con notificaciones del sistema ▸ Falsa indicación de carga ▸ Patrones erróneos durante asistencias
La reparación implica sustitución del módulo completo, ya que los LED son inaccesibles individualmente.
Sistemas ADAS Travel Assist
El Travel Assist del ID.3 combina control de crucero adaptativo, mantenimiento de carril y asistente de cambio de carril en autovías. Los componentes requieren calibración tras:
▸ Sustitución de parabrisas ▸ Alineación geométrica ▸ Reparación de carrocería frontal ▸ Sustitución de cámara o radar ▸ Reseteo de la unidad ADAS
La calibración exige patrones estáticos específicos, calibración dinámica en carretera y validación con herramienta ODIS. Sin este procedimiento, el Travel Assist puede generar comportamientos inseguros.
Climatización con bomba de calor
Las versiones equipadas con bomba de calor mejoran significativamente la autonomía en frío. El sistema utiliza R1234yf o R744 (CO2) según versión y mercado, con compresor eléctrico HV. Las intervenciones exigen:
▸ Recuperadora compatible con el refrigerante específico ▸ Aceite específico para compresor eléctrico ▸ Herramienta con modo servicio ▸ Verificación de aislamiento del compresor ▸ Procedimientos de purga adaptados
La presencia de CO2 a 130 bar en algunas versiones obliga a procedimientos de seguridad muy específicos y equipamiento dedicado.
Reductora y mantenimiento
La reductora del ID.3 utiliza relación única con diferencial integrado. El mantenimiento básico:
▸ Cambio de aceite específico G 055 175 cada 60.000 km ▸ Verificación de niveles tras intervenciones ▸ Inspección de retenes ▸ Análisis de partículas en aceite drenado ▸ Comprobación de juego radial
Una reductora descuidada genera ruidos característicos a velocidad media y vibraciones en pedal.
Suspensión multi-link
El ID.3 monta suspensión McPherson delantera y multi-link trasera específica para EV. Las intervenciones:
▸ Sustitución de silentblocks de subchasis ▸ Cambio de rótulas y bieletas ▸ Verificación de bujes ▸ Alineación con valores específicos ▸ Comprobación de amortiguadores
Tras alineación geométrica, la calibración del sensor de ángulo de volante es imprescindible para Travel Assist y ESP.
Dirección EPS y asistencia variable
La dirección eléctrica del ID.3 incorpora asistencia variable según velocidad. Las averías:
▸ Asistencia inconsistente ▸ Pérdida de funciones de centrado ▸ Errores de comunicación con el coordinador ▸ Vibraciones inusuales ▸ Pérdida de calibración
La sustitución de cremallera EPS requiere codificación específica con los datos del vehículo.
Frenos y oxidación por regeneración
El uso intensivo de regeneración minimiza el desgaste de pastillas, pero favorece la oxidación de discos. Esta condición debe controlarse periódicamente:
▸ Inspección regular de superficie de discos ▸ Rectificado o sustitución cuando es necesario ▸ Limpieza de bombines para evitar grippages ▸ Mantenimiento del freno de estacionamiento eléctrico ▸ Recalibración tras sustitución de pastillas
El freno de estacionamiento electromecánico requiere desbloqueo mediante herramienta de diagnóstico antes de intervenir en pinzas traseras.
Diagnóstico ODIS y herramienta oficial
El acceso completo a las funciones del ID.3 requiere herramienta ODIS del fabricante o equivalentes profesionales. Las operaciones críticas:
▸ Codificación post-sustitución de cualquier módulo ▸ Programación SVM (Software Version Management) ▸ Reset de adaptaciones del BMS ▸ Actualizaciones de firmware ▸ Acceso a códigos DTC no estándar
Autoreparaciones Sánchez dispone del equipamiento y la formación específica para abordar reparaciones complejas sobre el ID.3 y resto de la familia MEB del grupo VAG.
Reparación modular del pack
Cuando el ID.3 presenta degradación parcial del pack, la sustitución modular permite reparaciones rentables sin necesidad de cambiar el conjunto completo. El procedimiento exige:
▸ Identificación precisa del módulo degradado ▸ Verificación del SOH del módulo de sustitución ▸ Equilibrado previo de tensión ▸ Validación post-instalación con ciclos completos ▸ Recalibración del BMS
Este tipo de intervención requiere bancada elevadora homologada para el peso del pack, espacio dedicado, equipos de protección y formación específica en sistemas HV. Por todo ello, las reparaciones del ID.3 deben realizarse en talleres preparados con personal certificado.
